无刷电机维修之换轴承


[中华轴承网] 2019/4/10 作者:中华轴承网

无刷电机的寿命取决于轴承的好坏,当轴承坏了后电机基本就不能用了。我的5055电机在转速上千时出现杂音和异常震动我判断是轴承坏了,所以我要为我的5055电机换下轴承。

工具/原料
卡簧挡圈钳,一字螺丝刀,小挫,镊子,一根细短轴,12mm套筒,内径20mm圆筒(我用轴承代替),锤子
无刷电机5055
方法
1

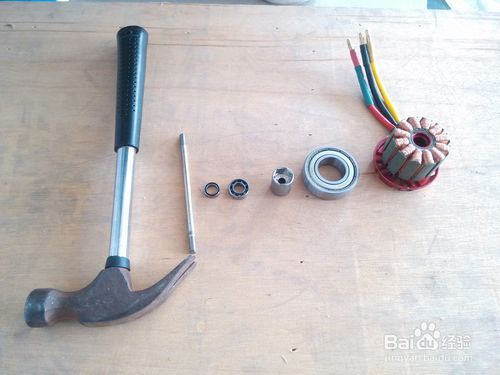

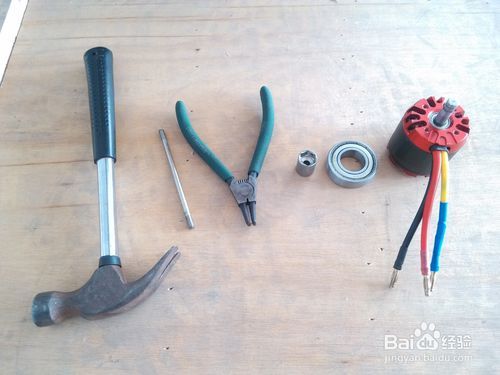

先来张全家福!


步骤阅读
2

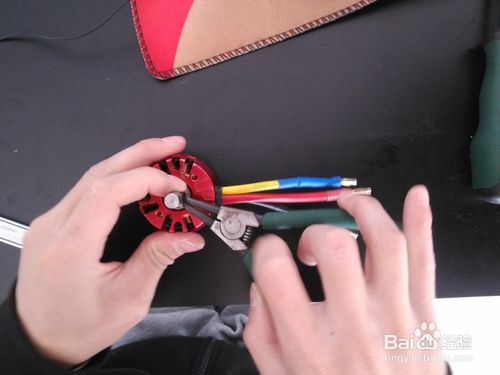

用卡簧钳轻轻把卡簧取下,




步骤阅读


步骤阅读

3

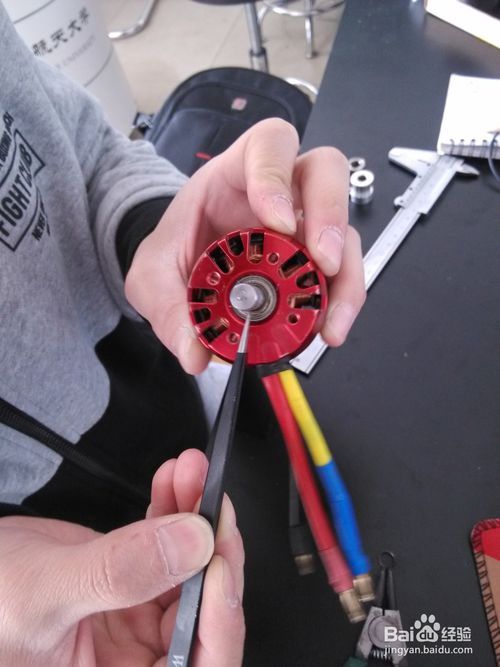

小心把轴承垫圈取下




步骤阅读



步骤阅读

4

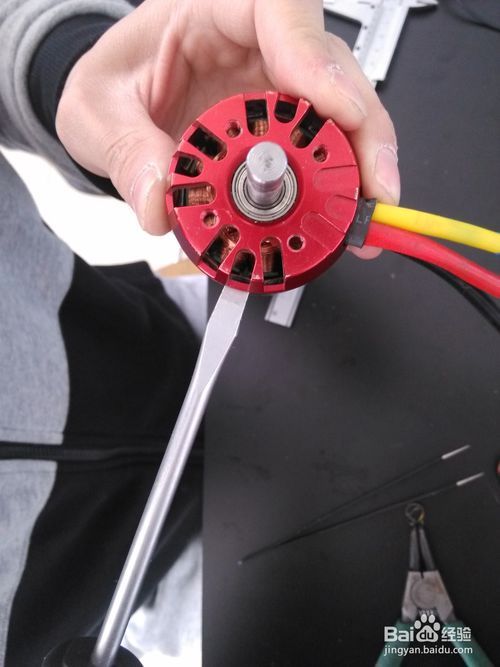

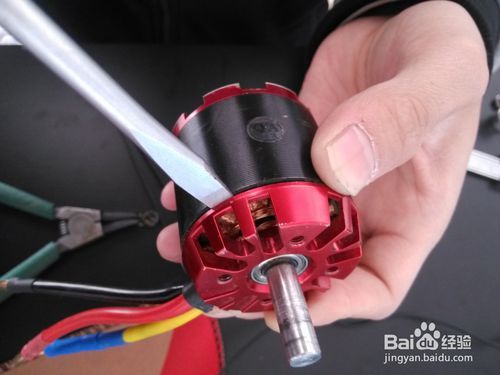

用一字螺丝刀从缝隙里小心插进去,轻点呦。左右转动螺丝刀使转子顺利从定子上取下,如果有点卡,把转子重新放回,小挫搓下轴。




步骤阅读


步骤阅读
5

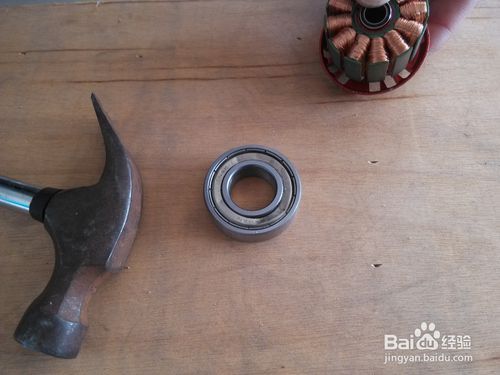

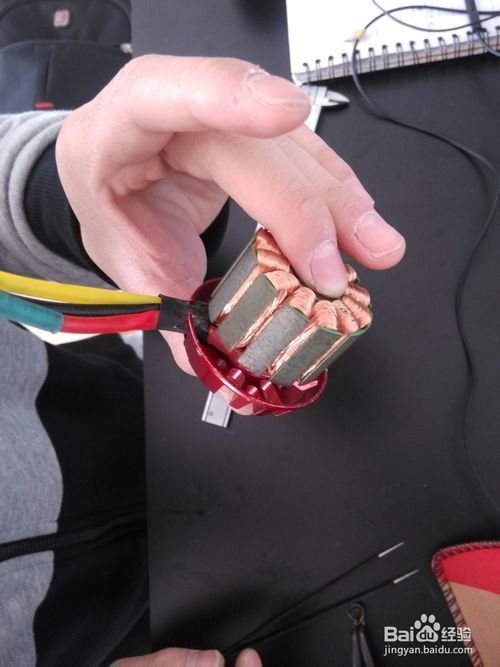

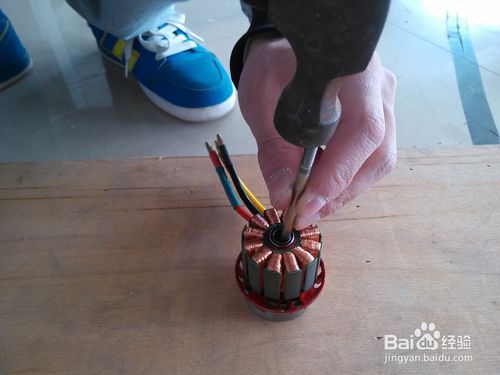

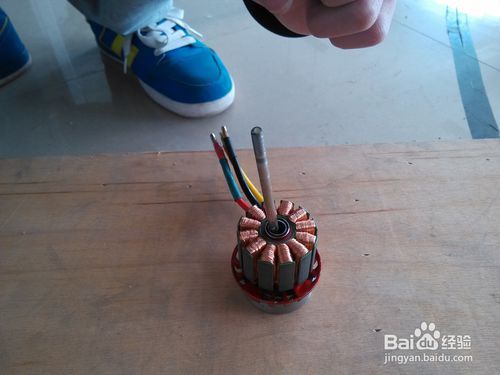

把定子取下来,然后把大轴承垫在地上使轴承口对准定子轴承,用小轴伸到转子孔中斜向对准轴承内圈,大力砸!注意:左右上下均匀砸,砸的次数力度要均匀。


步骤阅读


步骤阅读


步骤阅读



步骤阅读


步骤阅读
6

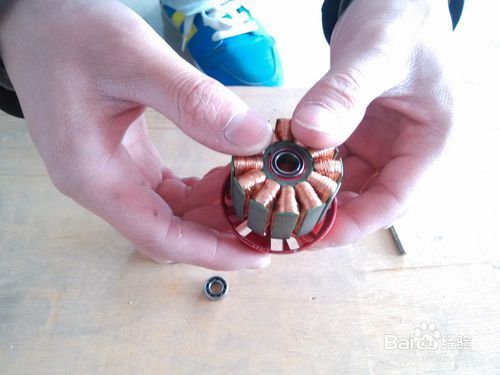

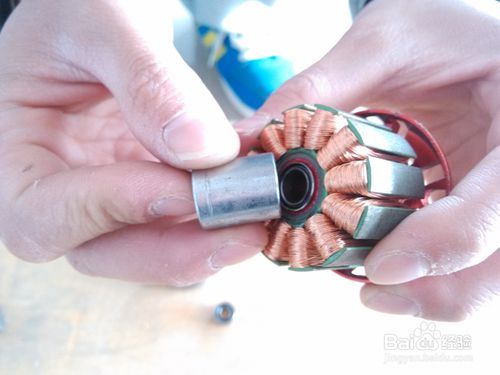

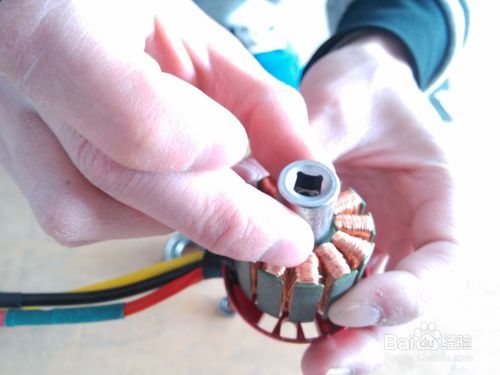

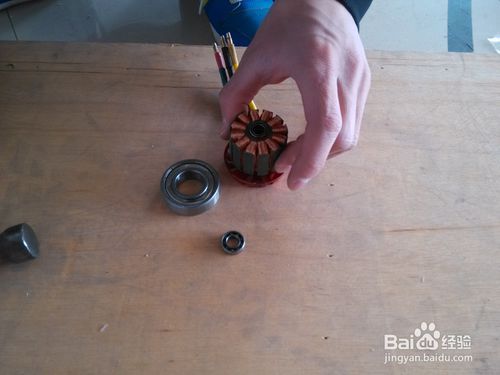

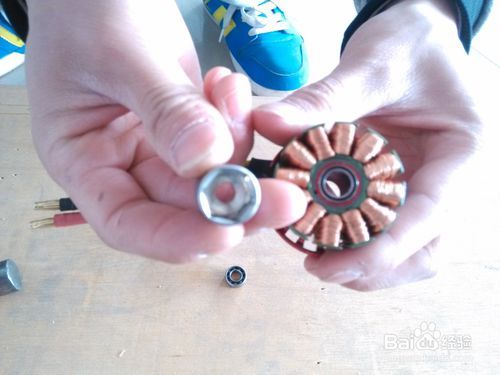

这样顶上轴承就被砸下来了。试一下底下轴承坏没坏,如果没坏就不用换。坏了就取下来换。因为底下轴承外径是12mm,所以我用12mm套筒垫在底下按照刚才砸顶上轴承的方法取下底下轴承。


步骤阅读


步骤阅读

步骤阅读



步骤阅读


步骤阅读



步骤阅读



步骤阅读



步骤阅读
7

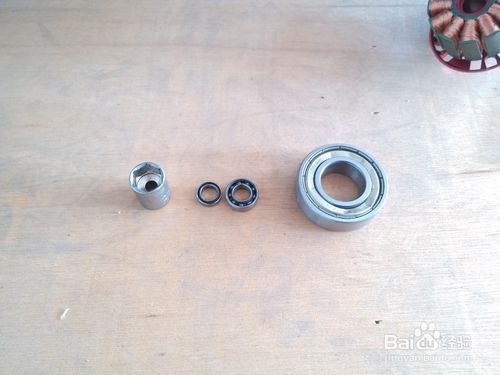

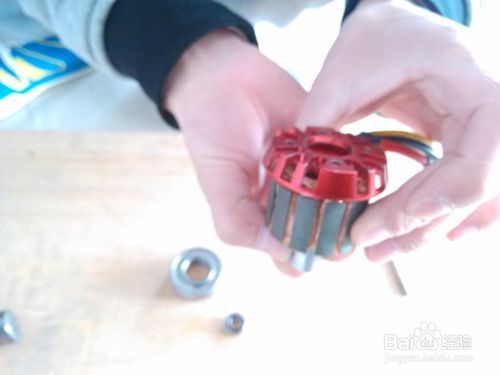

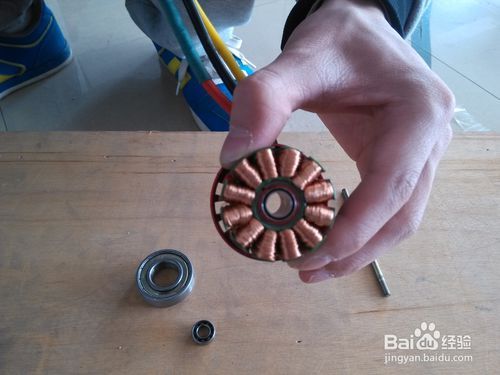

喏,这就取下来了。


步骤阅读


步骤阅读


步骤阅读
8

然后再看看轴承上的型号去某宝按照相同型号购买几个换上去。(某宝搜索关键词:模型轴承 内径x外径x厚)
